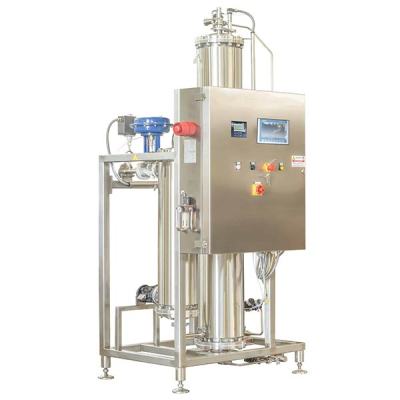

化工提取 2 吨纯蒸汽发生器
设备构造
供水系统
化工提取用的纯蒸汽发生器，其供水系统同样至关重要。通常选用经过深度除盐、去除各类杂质的高品质工业用水作为水源。水箱配备高精度液位传感器，能精准监控水位变化，确保水源储备充足。多级离心泵将水箱中的水以稳定压力输送至蒸发器，其流量和压力可根据设备运行需求灵活调节，保障连续、稳定供水，避免因缺水或水压不稳影响蒸汽生产。
加热系统
电加热组件:电加热型纯蒸汽发生器多采用管状电热元件，这些元件均匀分布于蒸发器周围。其优点在于启动迅速，能在短时间内将蒸发器内的水加热至沸点，产生蒸汽。并且，通过先进的温度控制系统，可精确调控加热功率，从而精准控制蒸汽产生的速率与温度，满足化工提取过程中对蒸汽参数的严格要求。
蒸汽加热模块:若化工生产现场有稳定的工业蒸汽供应，可采用蒸汽加热型纯蒸汽发生器。此类发生器通过高效热交换器，将外部蒸汽的热量传递给蒸发器内的水。热交换器采用特殊设计，具有较大的换热面积和良好的导热性能，能实现快速、高效的热传递，且热损失极小，有效提高能源利用率，降低运行成本。
蒸发器
蒸发器是产生蒸汽的核心部件，多采用列管式或板式结构。列管式蒸发器由多根无缝钢管组成，管内通水，管外为加热介质。在化工提取中，考虑到物料的腐蚀性，蒸发器材质常选用耐腐蚀的特种合金，如钛合金或哈氏合金等，这些材质不仅能承受高温高压，还能有效抵御各类化学物质的侵蚀，确保蒸发器长期稳定运行，保障蒸汽质量不受影响。板式蒸发器则由一系列具有特定波纹形状的金属板片叠装而成，具有传热效率高、结构紧凑、占地面积小等优点，适用于空间有限的化工生产车间。
汽水分离装置
为确保蒸汽的高纯度和干燥度，需配备高效汽水分离装置。常见的有旋风式汽水分离器和百叶窗式汽水分离器。旋风式汽水分离器利用蒸汽高速旋转产生的离心力，将蒸汽中携带的水滴甩向分离器壁，水滴沿壁面流下，实现汽水分离。百叶窗式汽水分离器则通过多层倾斜布置的金属叶片，使蒸汽在流动过程中多次改变方向，水滴因惯性撞击叶片而被分离出来。经过这些汽水分离装置处理后，蒸汽中的含水量大幅降低，满足化工提取对蒸汽品质的严格要求。
控制系统
现代化的纯蒸汽发生器配备先进的自动化控制系统，可实时监测和调控设备运行的关键参数。温度传感器精确测量蒸发器内的水温及蒸汽温度，压力传感器实时监测蒸汽压力，流量传感器则对供水流量和蒸汽输出流量进行精准监测。控制系统根据预设的参数值，自动调节加热功率、供水泵频率等，确保设备稳定运行。一旦出现异常情况，如温度过高、压力超限或水位过低等，控制系统立即启动报警装置，并采取相应的保护措施，如切断加热电源、停止供水泵运行等，保障设备及生产安全。
工作原理
化工提取 2 吨纯蒸汽发生器以水为原料，通过一系列物理过程产生符合要求的纯蒸汽。首先，经过预处理的高品质水源由供水系统泵入蒸发器。在蒸发器内，加热系统将大量热量传递给管内或板间的水，使水迅速升温至沸点并沸腾蒸发，产生蒸汽与未蒸发的水形成汽水混合物。汽水混合物进入汽水分离装置，利用离心力、惯性等物理原理，将蒸汽中的微小水滴分离出来，分离后的水滴回流至蒸发器继续参与蒸发过程。经过汽水分离装置处理后的蒸汽即为纯净、干燥的纯蒸汽，可通过管道输送至化工提取车间，用于物料的加热、蒸馏、萃取等工艺环节，为化工提取过程提供所需的热量和能量。
使用要点
蒸汽品质监测
化工提取对蒸汽中的杂质极为敏感，微量杂质可能影响产品质量甚至导致化学反应异常。因此，必须定期对蒸汽进行全面检测，包括检测蒸汽中的金属离子含量、酸碱度、不凝性气体含量等。可采用在线监测仪器与定期实验室检测相结合的方式，确保蒸汽品质始终符合化工生产要求。一旦发现蒸汽品质异常，立即对设备进行排查和维护，找出影响蒸汽品质的根源并加以解决。
工艺适配调整
不同的化工提取工艺对蒸汽的温度、压力和流量需求各不相同。例如，在某些热敏性物料的提取过程中，需要严格控制蒸汽温度，避免温度过高导致物料分解；而在一些需要提高反应速率的工艺中，则可能需要较高压力的蒸汽。纯蒸汽发生器应能根据具体工艺要求，灵活调整蒸汽参数。通过优化控制系统的参数设置，以及对加热系统和供水系统的协同调控，实现蒸汽参数的精准调节，确保与化工提取工艺完美适配。
设备维护保养
为保证纯蒸汽发生器长期稳定运行，定期维护保养至关重要。定期检查加热元件的工作状态，查看是否有损坏或老化现象，及时更换故障元件，确保加热效率。对汽水分离装置进行清洗，防止杂质和水垢积累影响分离效果。检查管道系统是否有泄漏，及时修复泄漏点，避免蒸汽泄漏造成能源浪费和安全隐患。此外，按照设备制造商的建议，定期对设备进行全面的清洁和消毒，防止微生物滋生，影响蒸汽品质。同时，建立完善的设备维护记录档案，详细记录每次维护保养的时间、内容和发现的问题，为后续设备维护和故障排查提供参考依据。
