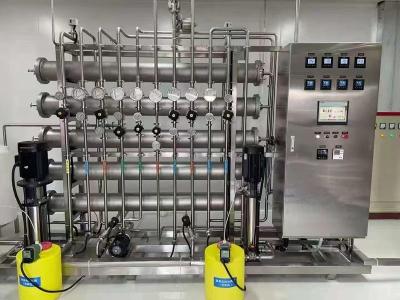

3 吨 GMP 生物制药医疗纯化水设备
在生物制药与医疗领域，严格遵循 GMP（药品生产质量管理规范）标准是确保产品质量与安全的基石。3 吨 GMP 生物制药医疗纯化水设备作为关键生产设施，其设计、制造、运行与维护均需满足 GMP 的严苛要求，以提供高质量的纯化水，满足制药工艺用水及医疗相关用水需求。
设备组成
原水预处理单元
原水罐:用于储存原水，起到缓冲与调节水量的作用，应对原水供应的不稳定情况，确保后续处理流程的连续性。
原水泵:为原水提供动力，使其能够在设备系统中流动，一般配备变频装置，可根据后续处理需求精准调节流量与压力。
多介质过滤器:内部装填石英砂、无烟煤等多种过滤介质，通过多层过滤机制，有效去除原水中的悬浮物、泥沙、胶体等大颗粒杂质，降低水的浊度，为后续处理减轻负担。
活性炭过滤器:利用活性炭巨大的比表面积与丰富的微孔结构，吸附原水中的有机物、余氯、色素及异味等，尤其是余氯的去除，可避免其对后续反渗透膜等设备造成氧化损伤。
软化器:采用离子交换树脂，将原水中的钙、镁离子与树脂上的钠离子进行交换，降低水的硬度，防止后续设备管道结垢，影响设备运行效率与使用寿命。
精密过滤器:使用孔径极小（一般为 5μm 或更小）的滤芯，进一步过滤原水中残留的微小颗粒、胶体及细菌等杂质，确保进入核心处理单元的水质符合要求。
核心处理单元
反渗透（RO）装置:是纯化水设备的核心部分。RO 膜基于半透膜原理，在外界压力作用下，使水通过半透膜，而水中的盐分、小分子有机物、细菌等杂质被截留。通常采用多支高性能 RO 膜组件串联或并联的方式，提高脱盐率与产水量，可有效去除水中 98% 以上的离子及大部分有机物、微生物，为后续深度处理提供优质进水。
EDI（电去离子）装置（可选）:对于对水质要求极高的生物制药与医疗场景，EDI 装置可进一步深度除盐。其将离子交换树脂填充在阴、阳离子交换膜之间，通过直流电作用，使水中的离子定向迁移，同时利用水电解产生的氢离子和氢氧根离子对树脂进行连续再生。与传统离子交换树脂混床相比，EDI 具有无需酸碱再生、产水水质稳定且纯度更高等优势，产水电阻率可稳定在 18MΩ・cm 左右，满足高端生物制药工艺对超纯水的需求。
后处理单元
紫外线杀菌器:利用紫外线的高能量破坏微生物的 DNA 或 RNA 结构，使微生物失去繁殖与生存能力，从而有效杀灭水中残留的细菌、病毒等微生物，确保纯化水的微生物限度符合 GMP 标准。
超滤装置:采用超滤膜，过滤孔径一般在 0.001 - 0.1μm 之间，可进一步去除水中残留的微小颗粒、胶体、大分子有机物及细菌等杂质，对纯化水进行精细过滤，提升水质。
微滤终端过滤器:作为最后一道防线，使用孔径为 0.22μm 或 0.1μm 的微滤膜，去除水中可能存在的极微小颗粒、细菌碎片等杂质，确保最终产出的纯化水无任何可见杂质，满足生物制药与医疗对水质的极致纯净度要求。
储存与分配单元
纯化水储罐:用于储存处理后的纯化水，材质通常选用符合食品级或医药级标准的 316L 不锈钢，内壁经过抛光处理，光滑平整，不易滋生微生物。储罐配备呼吸器，可防止外界微生物进入，同时设置液位计，实时监测水位。
分配泵:将纯化水从储罐输送至各个用水点，一般采用卫生级离心泵，具备变频功能，可根据用水点的实际需求调节流量与压力，确保供水稳定。
循环管道系统:采用卫生级不锈钢或聚四氟乙烯（PTFE）等材质的管道，按照一定的坡度设计，确保水能够完全排空，避免积水滋生微生物。在管道系统中设置循环泵，使纯化水保持循环流动状态，减少微生物滋生的可能性。同时，在管道上安装在线监测仪表，如电导率仪、pH 计、微生物检测仪等，实时监测水质。
控制系统
自动化控制柜:集成了设备运行所需的各种控制元件与仪表，通过 PLC（可编程逻辑控制器）实现对设备的自动化控制。可实时监测原水、各处理环节出水以及成品水的水质参数，如电导率、酸碱度、微生物含量等，并根据预设的标准值自动调节设备的运行参数，如泵的启停、阀门的开度、加热或冷却装置的运行等。
人机界面（HMI）:为操作人员提供直观的操作界面，可通过触摸屏或工控机实现对设备的远程操作与监控。操作人员可在 HMI 上实时查看设备的运行状态、水质数据、报警信息等，并进行参数设置与设备启停等操作。同时，HMI 具备数据存储与记录功能，可对设备运行数据进行长期保存，以便后续查询与分析，满足 GMP 对生产数据可追溯性的要求。
工作原理
原水预处理原理:原水首先进入原水罐，经原水泵输送至多介质过滤器，通过过滤介质的拦截作用去除大颗粒杂质。随后进入活性炭过滤器，利用活性炭的吸附性能去除有机物、余氯等。接着进入软化器，通过离子交换降低水的硬度。最后，经过精密过滤器进一步去除微小杂质，使原水得到初步净化，满足反渗透装置的进水要求。
核心处理原理:经过预处理的水进入反渗透装置，在压力作用下，水分子透过 RO 膜，而杂质被截留，实现水与杂质的分离，产出初步除盐的纯水。若配备 EDI 装置，纯水再进入 EDI 装置，在直流电作用下，水中离子在电场力驱动下通过离子交换膜迁移至浓水室，同时树脂不断再生，进一步去除水中的微量离子，产出高纯度的超纯水。
后处理原理:经过核心处理的水进入紫外线杀菌器，紫外线照射破坏微生物结构实现杀菌。然后进入超滤装置，通过超滤膜的筛分作用去除微小颗粒与大分子物质。最后，经过微滤终端过滤器，去除极微小杂质，确保水质达到生物制药与医疗的严格要求。
储存与分配原理:处理合格的纯化水储存于纯化水储罐，分配泵将水通过循环管道系统输送至各用水点。循环泵使水保持循环流动，防止微生物滋生，同时在线监测仪表实时监测水质，确保用水点的水质稳定符合 GMP 标准。
符合 GMP 规范的措施
设备材质与设计:设备与水接触的部分均采用符合医药级标准的材质，如 316L 不锈钢、食品级塑料等，避免材质对水质产生污染。设备的结构设计便于清洗、消毒与维护，减少卫生死角，防止微生物滋生与杂质残留。例如，管道连接采用卫生级快装接头，易于拆卸清洗；储罐与管道的内壁进行抛光处理，表面粗糙度 Ra≤0.4μm。
水质监测与控制:建立完善的水质监测体系，除了在设备运行过程中通过在线监测仪表实时监测水质外，还定期对原水、各处理环节出水以及成品水进行实验室检测，检测项目包括微生物限度、热源物质、酸碱度、电导率、重金属含量等，确保水质全面符合 GMP 规定的标准。同时，控制系统根据监测数据自动调节设备运行参数，保证水质稳定。一旦水质出现异常，立即发出报警信号，并采取相应的纠正措施，如自动切换备用设备、启动消毒程序等。
清洗与消毒程序:制定严格的清洗与消毒程序，定期对设备进行清洗与消毒，防止微生物滋生与杂质积累。清洗方法包括物理清洗（如高压水冲洗）和化学清洗（如使用专用的清洗剂），消毒方法主要采用化学消毒（如过氧乙酸消毒）和物理消毒（如高温蒸汽消毒、紫外线消毒）相结合的方式。清洗与消毒过程需进行记录，包括清洗消毒的时间、使用的清洗剂与消毒剂种类及浓度、操作步骤等，以满足 GMP 对生产过程可追溯性的要求。
人员培训与管理:对设备操作人员与维护人员进行严格的培训，使其熟悉设备的操作流程、维护要点以及 GMP 相关知识，确保设备的正确运行与维护。同时，建立完善的人员管理制度，明确人员职责，规范人员操作行为，减少人为因素对设备运行与水质的影响。例如，操作人员在操作设备前需进行洗手、消毒，并穿戴符合卫生要求的工作服、帽子、口罩等。
文件管理:建立完善的文件管理系统，对设备的设计文件、采购文件、安装调试文件、操作手册、维护保养记录、水质监测报告、清洗消毒记录等进行分类管理，确保文件的完整性、准确性与可追溯性。文件的编制、审核、批准、发放、使用、回收与销毁等环节均需按照 GMP 规定的程序进行，以保证设备的全生命周期管理符合 GMP 规范。
